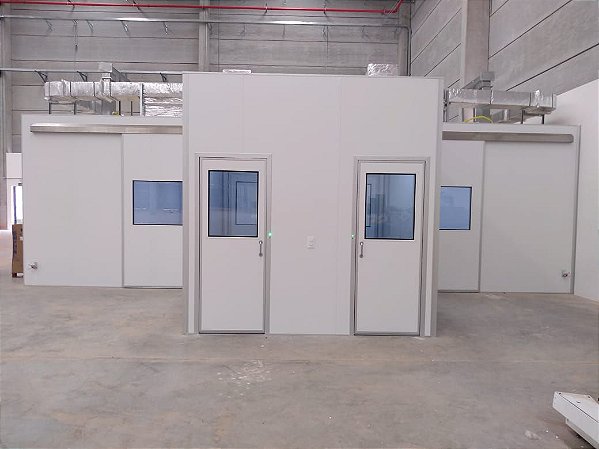

Portas com Intertravamento Eletromagnético

O intertravamento eletromagnético coordena a abertura de duas ou mais portas, impedindo que portas definidas pelo projeto permaneçam abertas ao mesmo tempo. A solução é aplicada em antecâmaras, barreiras de acesso e fluxos controlados.

O sistema deve ser desenvolvido junto com as portas, a operação do ambiente e o projeto elétrico. A lógica, os sensores, a sinalização, a alimentação e o comportamento em emergência são definidos conforme cada instalação.

Como funciona o intertravamento de portas

1. Com as portas fechadas, o sistema mantém a condição de espera definida no projeto.
2. Quando uma porta é liberada e aberta, as demais portas vinculadas permanecem bloqueadas.
3. Após o fechamento, um sensor confirma a posição da folha.
4. A controladora aplica a lógica e libera a próxima porta quando as condições previstas são atendidas.
5. Sinalizadores visuais e, quando especificado, sonoros orientam a operação.

A sequência exata pode variar. Temporização, prioridade, quantidade de portas e regras de liberação devem ser registradas antes da fabricação e da instalação.

Principais componentes do sistema

Definições obrigatórias do projeto

• Quantidade de portas e quais portas participam de cada grupo.
• Sequência de acesso, prioridades e temporizações.
• Comportamento desejado na falta de energia.
• Forma de liberação de emergência e integração com o projeto de segurança.
• Necessidade de interface com alarme de incêndio ou controle de acesso.
• Posição de botoeiras, sensores, sinalizadores e equipamentos elétricos.
• Rotas de cabos, pontos de alimentação e acesso para manutenção.
• Tratamento de porta mantida aberta, falha de sensor e tentativa simultânea de acesso.

Portas compatíveis

O intertravamento pode ser integrado a portas cegas ou com visor, desde que folhas, batentes, ferragens, passagem de cabos e dispositivos sejam previstos para o sistema.

Conheça a porta simples com painel cego e a porta com visor para sala limpa.

Instalação e comissionamento

A instalação deve combinar montagem mecânica, elétrica e testes funcionais. Após a regulagem das folhas e vedações, cada porta deve ser verificada em todos os estados previstos.

• Alinhamento e fechamento completo das folhas.
• Leitura correta de todos os sensores de posição.
• Força e liberação dos travamentos eletromagnéticos.
• Correspondência entre sinalização e condição real das portas.
• Temporizações, prioridades e lógica de abertura.
• Liberação de emergência e comportamento em falta de energia.
• Operação após interrupção e restabelecimento da alimentação.

Operação e manutenção preventiva

• Manter as portas reguladas para que fechem sem interferências.
• Inspecionar sensores, eletroímãs, cabos, conectores e sinalizadores.
• Verificar periodicamente botoeiras e comandos de acesso.
• Testar a lógica normal e os cenários de emergência conforme o plano do cliente.
• Registrar alterações de programação e substituições de componentes.
• Não desativar sensores ou travamentos para compensar desalinhamentos mecânicos.

Aplicações

Indicado para antecâmaras e acessos controlados em laboratórios, áreas farmacêuticas, hospitais, indústrias e outros ambientes em que a abertura simultânea de portas possa interferir no fluxo, na pressão ou no controle do processo.

Veja também as divisórias para sala limpa e o serviço de montagem de sala limpa.

Perguntas frequentes

O sistema pode intertravar mais de duas portas?

Sim, dependendo da lógica e da arquitetura escolhida. A quantidade de portas, os grupos e as prioridades precisam ser definidos previamente.

A porta abre quando falta energia?

Esse comportamento depende do projeto, dos dispositivos e dos requisitos de segurança. A condição de falha deve ser definida expressamente antes da instalação.

É possível integrar com controle de acesso?

Sim, quando a interface é prevista. As responsabilidades de cada sistema, os sinais trocados e a lógica de liberação devem ser documentados.

O intertravamento garante a classificação da sala?

Não isoladamente. Ele auxilia o controle de abertura, mas a classificação e o desempenho dependem do sistema completo, da operação e das verificações aplicáveis.

Quais dados enviar para orçamento?

Planta ou croqui, quantidade e posição das portas, sequência desejada, cidade da obra, tipo de porta, necessidade de controle de acesso, sinalização, emergência e informações elétricas disponíveis.
