Tipos de Salas Limpas: Sistemas e Aplicações

Os tipos de salas limpas podem ser organizados por diferentes critérios: sistema construtivo, padrão de fluxo de ar, diferencial de pressão, classe de limpeza e aplicação. Essas características não são alternativas isoladas. Em um mesmo projeto, elas são combinadas de acordo com o processo, os contaminantes que precisam ser controlados, as normas aplicáveis e o nível de proteção necessário.

Por isso, dizer apenas que uma sala é “modular”, “ISO 7” ou “de pressão positiva” não descreve toda a instalação. A configuração correta depende da análise técnica do ambiente, dos fluxos de pessoas e materiais, dos equipamentos, das condições de operação e dos riscos envolvidos.

Como os tipos de salas limpas podem ser definidos?

Não existe uma lista única que atenda a todos os setores. A descrição de uma sala limpa normalmente reúne vários critérios complementares.

Tipos de salas limpas pelo sistema construtivo

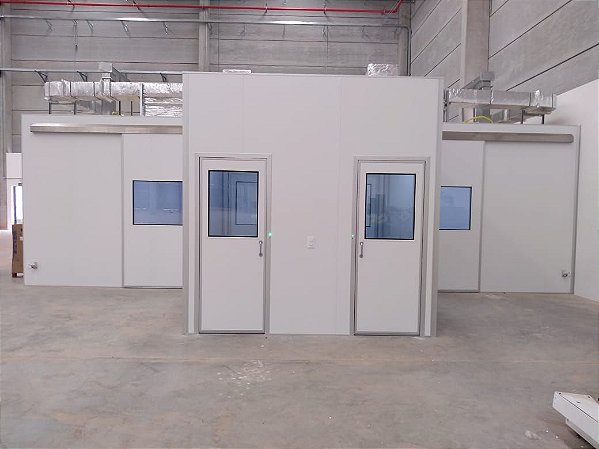

Sala limpa modular

A sala limpa modular utiliza painéis e componentes industrializados para formar paredes, forros, portas, visores e demais fechamentos. O sistema permite planejar juntas, arremates e interfaces de maneira integrada, com superfícies compatíveis com a higienização prevista no projeto.

Entre as vantagens possíveis estão maior previsibilidade na montagem, menor volume de intervenções civis, facilidade de compatibilização e possibilidade de reforma, ampliação ou alteração do layout. Essas características dependem da modulação escolhida, dos materiais, das vedações e das condições existentes na obra.

Conheça em detalhes as salas limpas modulares e as opções de divisórias para sala limpa.

Sala limpa convencional

A construção convencional utiliza elementos de obra civil e revestimentos especificados para produzir superfícies contínuas, resistentes e higienizáveis. A adequação não depende apenas do material aparente: encontros, juntas, passagens de instalações, rodapés, portas e pontos de manutenção também precisam ser tratados.

Esse sistema pode ser adotado em determinados projetos, mas alterações futuras costumam exigir intervenções civis mais amplas. A decisão deve considerar prazo, disponibilidade do local, manutenção, desempenho esperado e custo do ciclo de vida.

Sala limpa híbrida

Uma configuração híbrida combina estruturas existentes ou convencionais com divisórias, forros e componentes modulares. Pode ser útil em adequações e reformas, desde que as transições entre os sistemas sejam projetadas para evitar frestas, superfícies incompatíveis e dificuldades de higienização ou manutenção.

Tipos de salas limpas pelo fluxo de ar

Fluxo unidirecional

No fluxo unidirecional, o ar se desloca predominantemente em uma direção, com linhas de fluxo aproximadamente paralelas, para ajudar a transportar partículas para longe de uma região crítica. A solução pode atender toda a sala ou ser aplicada em uma zona localizada sobre o processo.

O termo “fluxo laminar” é amplamente utilizado no mercado, mas “fluxo unidirecional” é a denominação técnica mais adequada. Barreiras, equipamentos, movimentação de operadores e fontes de calor podem alterar o padrão de ar; por isso, o desempenho precisa ser verificado nas condições previstas para a operação.

Fluxo não unidirecional

No fluxo não unidirecional, o ar insuflado se mistura ao ar do ambiente e contribui para diluir e remover os contaminantes. A distribuição dos difusores, os pontos de retorno, as cargas térmicas, os equipamentos e a ocupação influenciam diretamente o resultado.

Esse padrão é comum em diferentes classes e aplicações, mas não deve ser chamado genericamente de “turbulento” como se qualquer movimentação do ar fosse aceitável. O projeto precisa evitar regiões com baixa renovação, curtos-circuitos de ar e acúmulo de contaminantes.

Fluxo combinado

Algumas instalações combinam uma sala com fluxo não unidirecional e uma proteção unidirecional localizada sobre uma operação mais crítica. Essa configuração deve ser definida pela análise de risco e confirmada por testes, pois o desempenho da zona crítica também depende do ambiente que a circunda.

Sala limpa com pressão positiva ou negativa

Pressão positiva

Na pressão positiva, procura-se manter a pressão do ambiente acima da área adjacente. Quando uma abertura ou pequena fresta existe, o ar tende a se deslocar para fora, auxiliando na redução da entrada de contaminantes externos. Essa estratégia é utilizada quando a prioridade é proteger o produto, o processo ou uma área mais limpa.

Pressão negativa

Na pressão negativa, o ar tende a entrar no ambiente a partir das áreas adjacentes. A configuração pode ser necessária quando a prioridade é conter agentes, pós, vapores ou outras substâncias e reduzir sua dispersão para os espaços vizinhos.

Pressão negativa não significa ausência de controle de limpeza. Um ambiente pode precisar simultaneamente de contenção e de uma classe de limpeza definida. Nesses casos, tratamento do ar, exaustão, filtragem, estanqueidade e segurança ocupacional precisam ser analisados de forma integrada.

Cascata de pressão

Em conjuntos com várias salas, antecâmaras e áreas de apoio, podem ser definidos diferenciais sucessivos de pressão. Essa cascata ajuda a direcionar o ar entre ambientes com requisitos diferentes. Portas, Pass Through, intertravamentos, vazamentos da envoltória e abertura simultânea de acessos interferem no equilíbrio e devem ser considerados no projeto.

Veja também como funciona o Pass Through e conheça as portas para sala limpa.

Classes ISO e graus farmacêuticos

Classes ISO 1 a ISO 9

A ISO 14644-1 classifica a limpeza do ar pela concentração de partículas em suspensão. As classes vão de ISO 1 a ISO 9; quanto menor o número, mais rigoroso é o limite de partículas considerado pela norma. A classificação deve indicar a condição em que foi avaliada e seguir um plano de medição apropriado.

A classe ISO não determina sozinha o material da divisória, o tipo de forro, a pressão, a temperatura, a umidade, a contaminação microbiológica ou a finalidade da sala. Esses requisitos precisam ser definidos separadamente pelo projeto e pelas normas aplicáveis ao processo.

Graus A, B, C e D

Os graus A, B, C e D são utilizados no contexto das Boas Práticas de Fabricação de medicamentos estéreis. Eles consideram requisitos específicos e condições de operação próprias desse setor. Não é correto tratar um grau farmacêutico como simples sinônimo de uma classe ISO.

Para aplicações farmacêuticas, consulte a página sobre sala limpa para indústria farmacêutica. A interpretação e a aplicação dos requisitos devem ser realizadas pelos responsáveis técnicos do processo e do projeto.

Tipos de salas limpas por aplicação

Salas limpas e ambientes controlados podem atender diferentes setores. O nome do segmento, porém, não define uma configuração pronta. Duas instalações da mesma indústria podem exigir soluções diferentes porque realizam processos distintos.

Nem toda atividade precisa de uma sala limpa classificada. Em alguns casos, um ambiente controlado com parâmetros específicos pode atender à necessidade. Essa decisão deve ser fundamentada pelo responsável técnico.

Como escolher o tipo de sala limpa?

A definição começa pelo processo, e não pelo catálogo de materiais. Antes de especificar painéis, portas ou equipamentos, é recomendável responder às perguntas abaixo:

1. O que precisa ser protegido? Produto, processo, amostra, operador, ambiente externo ou uma combinação deles.
2. Quais contaminantes são relevantes? Partículas, microrganismos, pós, vapores, agentes químicos ou outros riscos do processo.
3. Quais normas e regulamentos se aplicam? O segmento e a atividade determinam as referências técnicas e sanitárias.
4. Quais são os fluxos? Entrada e saída de pessoas, materiais, resíduos, equipamentos e manutenção.
5. Qual é a condição de operação? Quantidade de pessoas, equipamentos, cargas térmicas, geração de contaminantes e frequência de abertura das portas.
6. Como será a higienização? Produtos utilizados, frequência, resistência das superfícies, juntas e acessibilidade.
7. Quais ampliações ou alterações são previstas? A flexibilidade futura pode influenciar a escolha entre construção modular, convencional ou híbrida.
8. Como o desempenho será verificado? Comissionamento, balanceamento, testes, qualificação, monitoramento e critérios de aceitação devem ser definidos.

A ISO 14644-4:2022 trata do processo de criação de uma sala limpa desde os requisitos até o projeto, a construção e a partida. Essa sequência reforça a necessidade de documentar o que a instalação deve alcançar antes de escolher a solução construtiva.

Componentes que precisam funcionar em conjunto

Depois de definidos os requisitos, o projeto deve compatibilizar os sistemas e componentes do ambiente:

• Divisórias e painéis com superfícies, núcleos, juntas e acabamentos adequados.
• Forro técnico integrado a luminárias, grelhas, difusores, filtros e instalações.
• Portas e visores dimensionados para os fluxos e diferenciais de pressão.
• Pass Through para transferência de materiais entre ambientes.
• Rodapés, cantos, perfis e vedações que reduzam frestas e facilitem a limpeza.
• Tratamento do ar, filtragem, insuflamento, retorno, exaustão e controle de pressão conforme o projeto técnico.

Conheça também as etapas de montagem de uma sala limpa.

Normas e referências técnicas

As referências devem ser avaliadas conforme o setor, o processo e o escopo. Entre as principais estão:

• ISO 14644-1:2015 — classificação da limpeza do ar por concentração de partículas.
• ISO 14644-2:2015 — monitoramento para demonstrar o desempenho relacionado à limpeza do ar.
• ISO 14644-4:2022 — requisitos, projeto, construção e partida.
• ISO 14644-5:2025 — programa de controle operacional da sala limpa.
• RDC 658/2022 e IN 35/2019 — referências da Anvisa para Boas Práticas de Fabricação de medicamentos e requisitos complementares para medicamentos estéreis.

Importante: essa relação não é exaustiva. Dependendo da aplicação, podem existir exigências sanitárias, ambientais, ocupacionais, de segurança contra incêndio e normas específicas do produto ou do processo.

Perguntas frequentes sobre tipos de salas limpas

Quais são os principais tipos de salas limpas?

Elas podem ser descritas como modulares, convencionais ou híbridas; com fluxo unidirecional, não unidirecional ou combinado; com pressão positiva, negativa ou em cascata; e com diferentes classes ISO e aplicações. Normalmente, uma instalação reúne várias dessas características.

Sala limpa modular é melhor que a convencional?

Não existe uma resposta única. O sistema modular pode favorecer rapidez, compatibilização, manutenção e alterações futuras. A construção convencional pode ser adequada a determinados locais e escopos. A escolha deve considerar desempenho, prazo, interfaces, manutenção e custo do ciclo de vida.

Fluxo unidirecional é o mesmo que fluxo laminar?

“Fluxo laminar” é uma expressão comum, mas “fluxo unidirecional” descreve melhor o princípio aplicado em salas limpas. O ar deve manter direção predominante e desempenho adequado na região protegida, mesmo com equipamentos e operadores presentes.

Quando usar pressão positiva ou negativa?

A pressão positiva é geralmente considerada quando a prioridade é proteger o interior contra contaminantes externos. A pressão negativa pode ser necessária para conter agentes dentro do ambiente. A decisão depende do risco, do processo e das exigências aplicáveis.

Classe ISO e grau A, B, C ou D são equivalentes?

Não. A classe ISO está relacionada à concentração de partículas no ar. Os graus farmacêuticos incluem requisitos próprios para a fabricação de medicamentos estéreis. Qualquer correlação precisa considerar a norma, a condição de avaliação e o processo.

Quem define o tipo e a classe da sala limpa?

Os requisitos devem ser definidos pelos profissionais responsáveis pelo processo e pelo projeto, considerando análise de risco, regulamentações, normas, equipamentos, fluxos e condições de operação. O fabricante dos componentes contribui com a solução construtiva dentro desse escopo.

É possível reformar ou ampliar uma sala limpa?

Sim. A viabilidade depende do estado dos painéis, forros, portas, vedações, instalações e do novo requisito de desempenho. Sistemas modulares podem facilitar determinadas alterações, mas a intervenção deve ser planejada e testada.

Quanto custa uma sala limpa?

O valor depende da área, altura, sistema construtivo, painéis, núcleo, forro, portas, visores, Pass Through, acabamento, localização, condições da obra e escopo técnico. Climatização, automação, testes e qualificação também podem representar parcelas diferentes do investimento.
